Wirtschaftliche HFC-Wendeschneidplatten für Fräswerkzeuge

Ein neues Sortiment von vielseitigen Fräsern mit HFC-Wendeschneidplatten mit vier Schneidkanten für die produktive Bearbeitung verschiedenster Materialien. Durch den einzigartigen Taschenaufbau können auch Wendeschneidplatten für das Schulterfräsen eingesetzt werden. Auf diese Weise kann ein Komplettpaket für den Formen- und Werkzeugbau – vom Schruppen bis zum Schlichten – realisiert werden.

Merkmal & Vorteile

  • Fräser für Kopierfräsen, Einwärtskopieren, Schraubeninterpolation, Nutfräsen und Tauchfräsen. Auch zum Planfräsen und Eckfräsen geeignet.
  • BNGX10- Wendeschneidplatten zum Schruppen mit hohem Vorschub 'HFC' Fräsen geeignet
  • ANHX10- Wendeschneidplatten für die Schlichtbearbeitung
  • Drei Geometrien geeignet für eine große Bandbreite an Materialien (weitere Detail unten)
  • Einzigartiges Design für glattere Schnitte
  • Große Palette an Fräserdurchmessern 16 - 42 mm und -typen (Schaftfräser, modulare und Aufsteckfräser
  • Spezielles Design mit Innenkühlung für eine bessere Kühlung der Schneidkanten



  • Komplettangebot für den Formen- und Werkzeugbau – Ein Fräser für verschiedene Bearbeitungsaufgaben vom Schruppen bis zum Schlichten
  • Produktivität – Hohe Vorschubraten mit einer axialen Schnitttiefe bis zu 1 mm.
  • Verfahrenssicherheit – Höhere Rampenwinkel für verbesserte Spankontrolle
  • Anpassbar – Geeignet für Aufspannungen mit niedriger Steifigkeit und hoher Auskragung
  • Kostenersparniss – Vielseitiger Fräser mit BNG10- Wendeschneidplatten mit vier Schneidkanten

Wendeschneidplattentypen

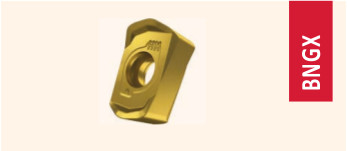

BNGX10 Wendeschneidplatte

BNGX 10

Schruppen mit hohem Vorschub



  • Doppelseitige Wendeschneidplatte mit vier Schneidkanten
  • HFC-Design ermöglicht Schruppen mit hohem Vorschub und längeren Auskragungen
  • Kompatibel mit drei Geometrien, wodurch die meisten bearbeiteten Werkstoffe abgedeckt werden

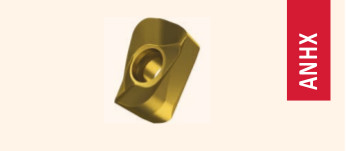

ANHX10 Wendeschneidplatte

ANHX 10

Schlichten, Eck- und Planfräsen



  • Einseitige Wendeschneidplatte mit zwei Schneidkanten
  • Positive Geometrie geeignet für lange Überstände, weniger Vibrationen und geringere Geräuschbelastung beim Schlichten

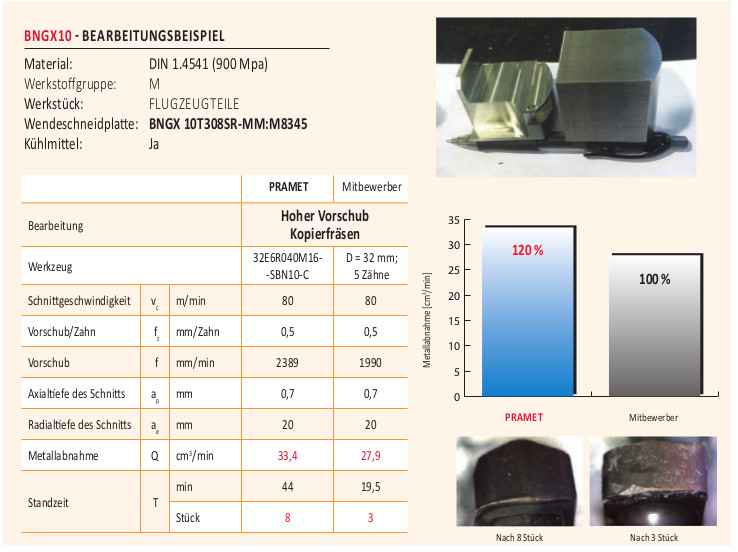

BNGX10 - Bearbeitungsbeispiel

BNGX10 Wendeschneidplatten-Geometrien

Geometrie M

Geometrie M



  • Stahl und Gusseisen

Geometrie MM

Geometrie MM



  • Kohlenstoffarmer Stahl, Edelstahl und Superlegierungen

Geometrie HM

Geometrie HM



  • Gehärteter Stahl
